光譜共焦傳感器用于鋸齒形螺紋高度及螺距測量

牙規和螺紋的牙深及高度測量時,由于牙間距之間存在較大傾角,普通激光位移傳感器因反射夾角限制,幾乎沒有反射值,而基于同軸光的光譜共聚焦傳感器可以很好的解決這一問題,通過傳感器掃描,一次可以準確的測出螺紋的輪廓。

鋸齒形螺紋以下參數需要測量

大徑是外螺紋牙頂或內螺紋牙底相重合的假想圓柱面直徑,也稱公稱直徑

小徑是與外螺紋牙底或內螺紋牙頂相重合的假想圓柱面直徑

中徑是在大徑與小徑之間其母線上牙型的凸起和溝槽寬度相等的假想圓柱面的直徑。它是控制螺紋精度的主要參數之一。

線數 :在同一圓(錐)柱面上車制螺紋的條數,稱為螺紋線數,用n表示。螺紋有單線和多線之分。沿一條螺旋線形成的螺紋稱為單線螺紋;沿兩條或者兩條以上,且在軸向等距分布的螺旋線所形成的螺紋成為多線螺紋。

導程和螺距:導程指同一條螺旋線上相鄰兩牙在中徑線上對應兩點間的軸向距離,稱為螺距,用P表示。同一條螺旋線上的相鄰兩牙中徑線上對應兩點間的軸向距離,成為導程,用s表示。對于單線螺紋,導程和螺距相等

旋向:螺紋的旋向有左旋和右旋之分。順時針旋轉時旋入得螺紋是右旋螺紋;逆時針旋轉時旋入的螺紋是左旋螺紋

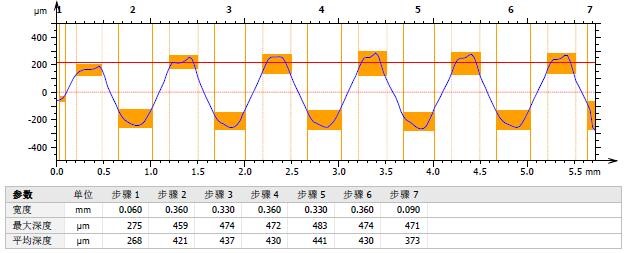

螺紋高度測量值二維平面示意圖

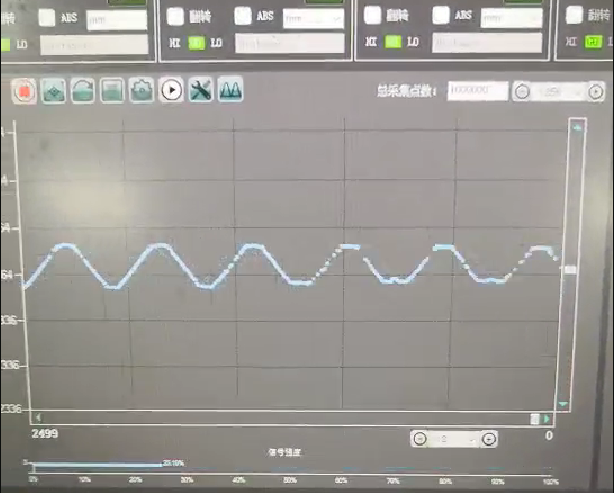

牙頂和牙底高度截面輪廓實拍圖

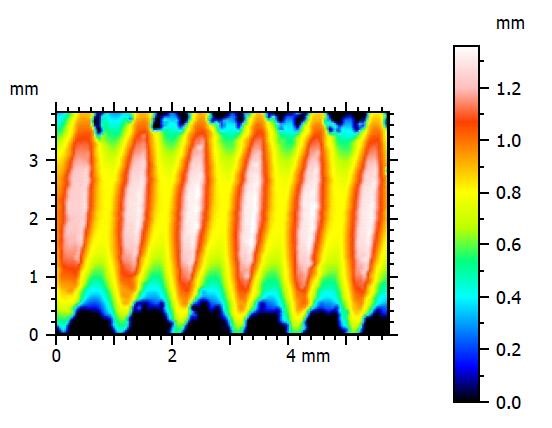

螺紋的坡面斜度大于50°,可以很清楚看到螺紋的截面形貌。

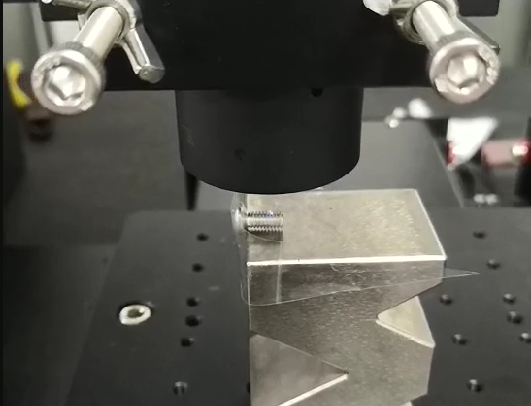

面對這樣的傾角,需要用到一款角度特性極佳的光譜共焦探頭。本次檢測使用的是海伯森HPS-CFL036傳感頭,最大安裝傾角可達±35.23°,靜態重復精度可達0.05um,廣泛應用于大角度產品檢測與精密測量。
