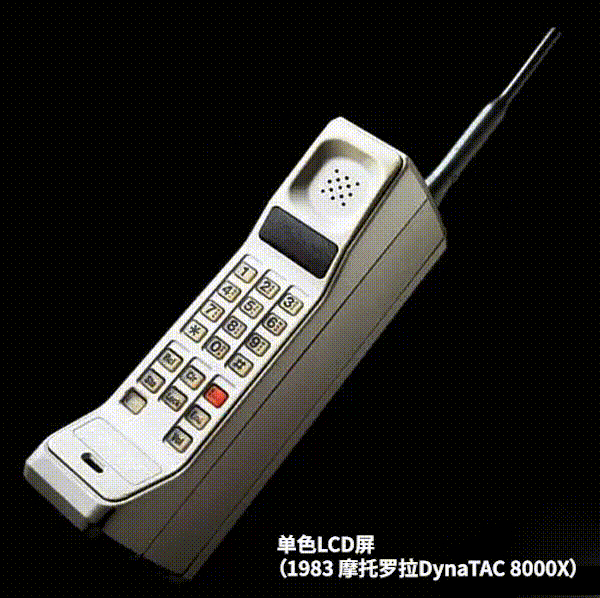

自1973年4月，馬丁·庫帕發明世界上第一臺商用手機以來（當時價格為3995美元），歷經50年發展與變遷，手機屏幕規格順應科技發展水平進行技術升級迭代：單色LCD屏（1983）-單色觸摸屏（1994）-四色彩屏（1997）-全彩屏（2001）-多點觸空電容屏（2007）-AMOLED屏（2008）-全面屏（2014）-曲面屏（2015）-異形屏（2017）-折疊屏（2019）。

而據最新爆料，華為P70系列將會在三月份前后發布，新產品采用1.5K等深微四曲屏，6.7英寸左右常規尺寸窄屏幕。雖然產品實體圖還未曝光，但我們可以看出，手機廠商們在對手機曲面屏進行以消費者體驗為優先的創新研發。

智能手機作為人類使用頻率最高的工具，已成為消費者在日常生活和工作中必不可少的移動終端設備；而手機蓋板作為手機的重要組成部分，直接影響著設備整體質量和消費者使用感受。

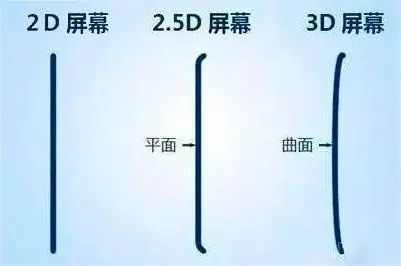

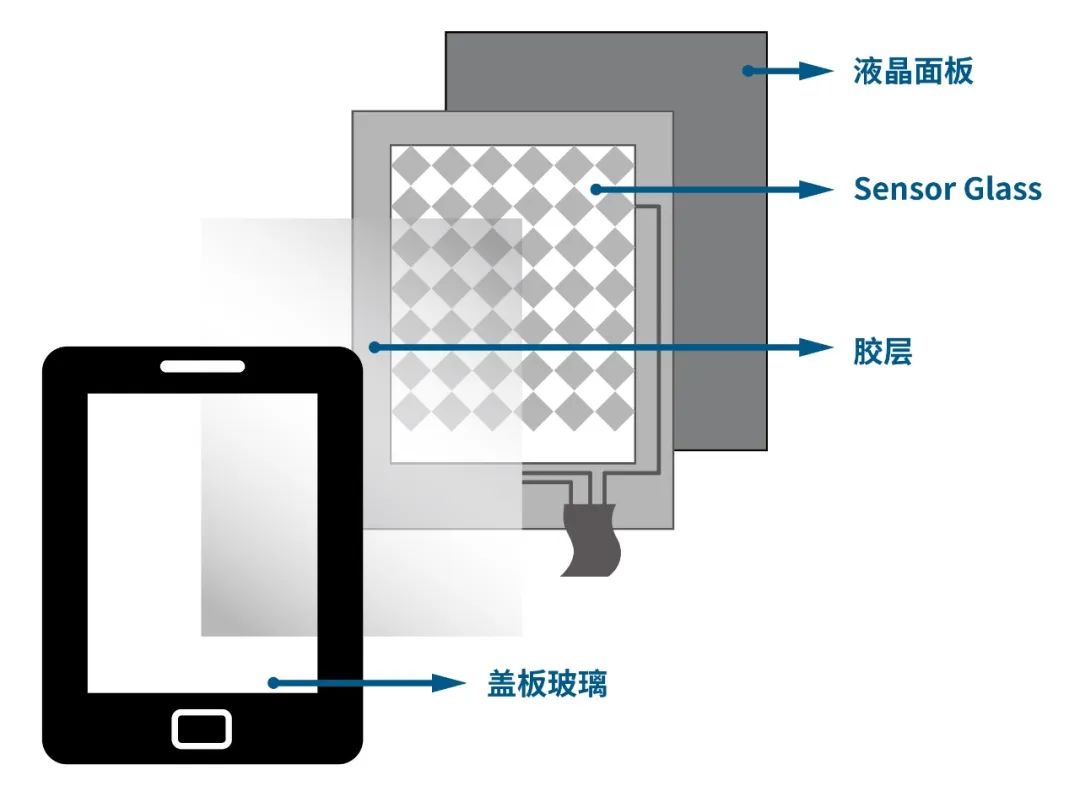

手機蓋板通常由蓋板玻璃、膠層、Sensor Glass及液晶面板四部分組成；隨著手機產品的不斷更新，手機屏幕也從最初的2D屏，逐漸發展成為2.5D屏和3D屏。

蓋板玻璃從原片玻璃到成品需經過開料、CNC、拋光、超聲波清洗、真空鍛模、鋼化、絲印等一系列加工制作工序，任何加工環節出現問題都會導致屏幕質量不達標，如較常見的玻璃平面度不達標通常會導致觸摸反饋區域偏移、觸控區域凹凸不平等問題。

Hypersen

Part One 應用實測

以蓋板玻璃為例，被測區域可分為平面部分、曲邊部分及R角部分；由于樣品的形狀（曲面）、材料特殊性（透明），對視覺系統的光學穩定性、景深均有較高要求。

01 檢測實物

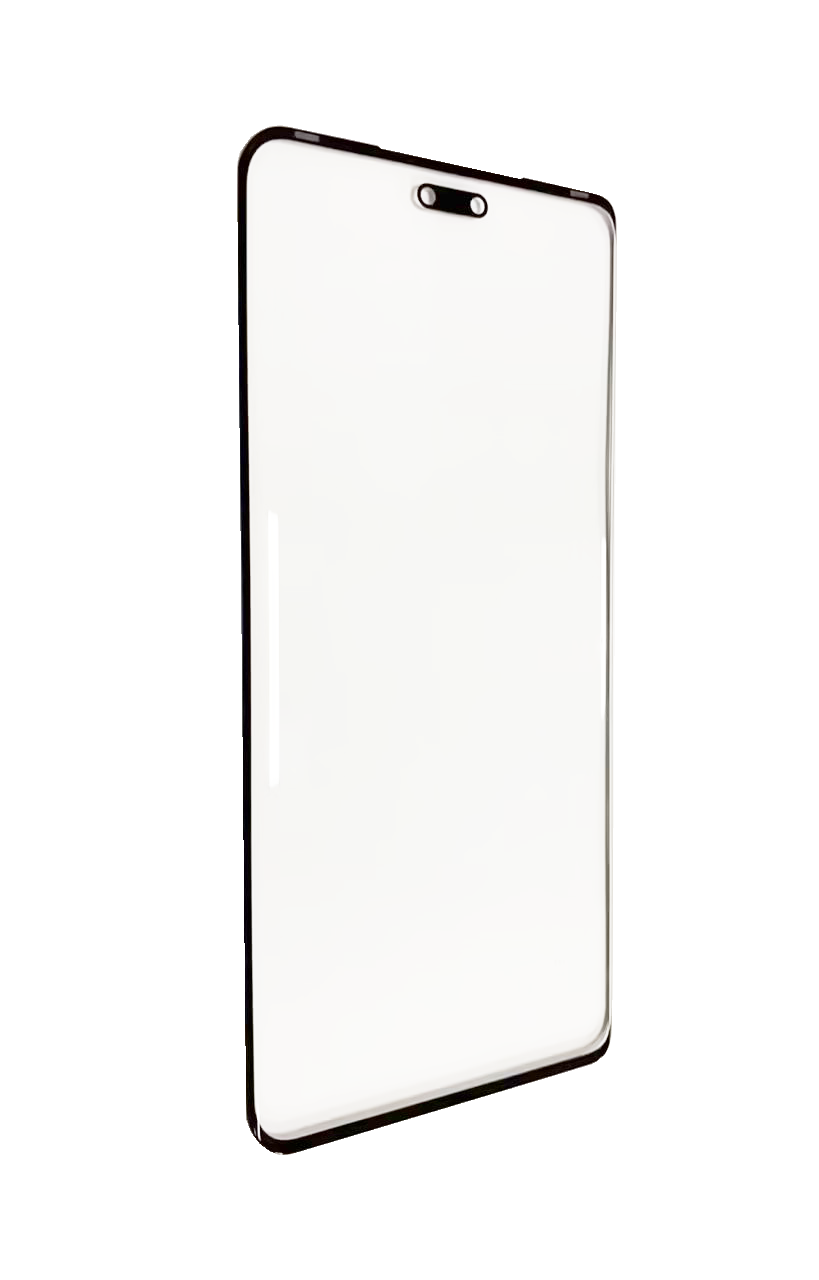

本次測試的樣品如下圖所示。

02 檢測要求

產品名稱	曲面玻璃
測量項目	外觀檢測
測量要求	平整度 高度 曲面弧度 厚度 平面寬度

03 檢測過程

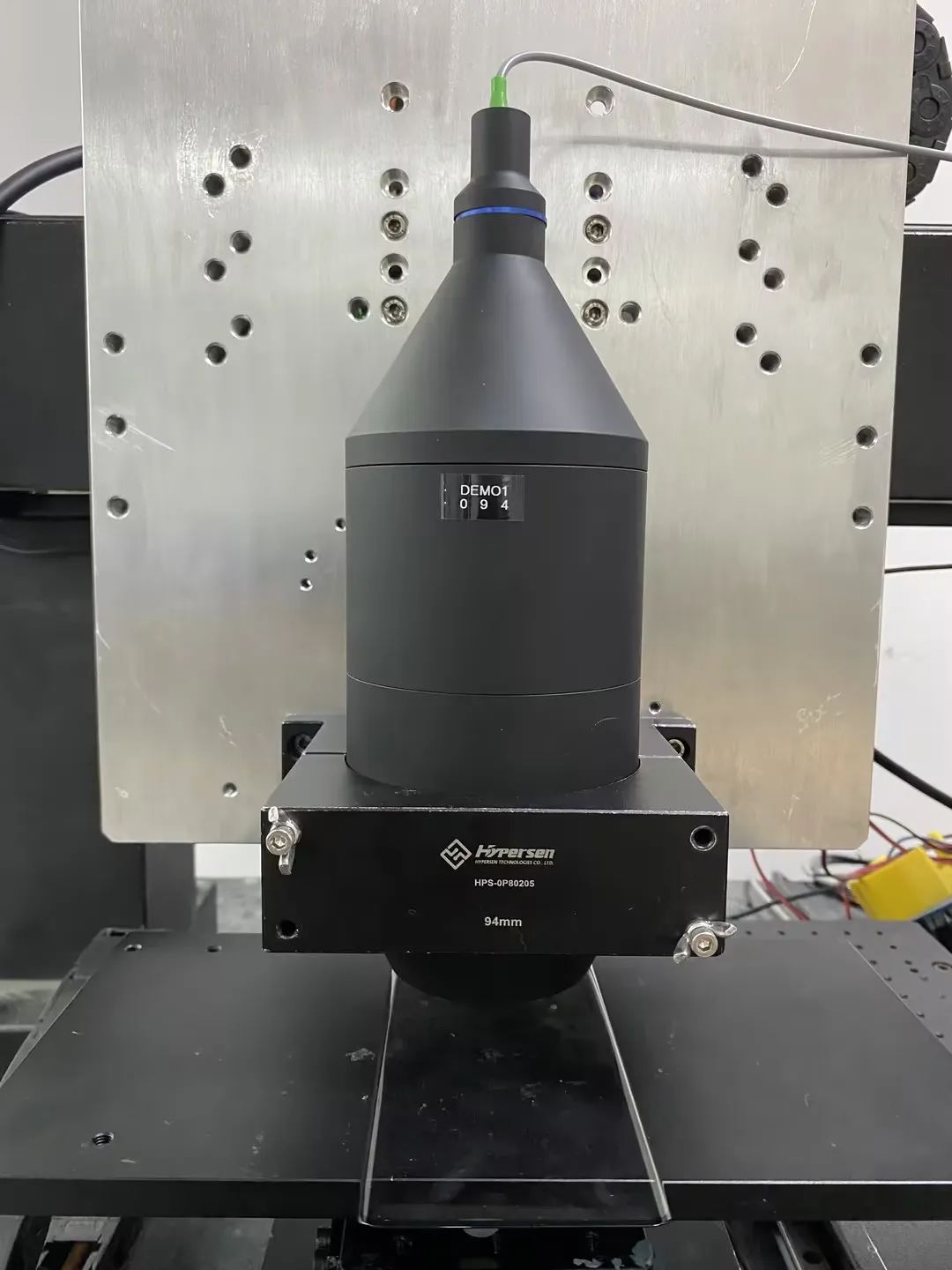

采用點光譜共焦位移傳感器HPS-CFL094對樣品進行掃描。

點光譜共焦位移傳感器HPS-CFL094是一款基于光譜共焦法原理、具有超大測量角度（±62°）的光譜共焦傳感器，采用非接觸式測量法獲取物體表面距離值數據，可穩定測量金屬/陶瓷/鏡面/玻璃等各種透明、鏡面、高反光材料，實現對被測物的表面輪廓和缺陷檢測分析。

04 檢測結果

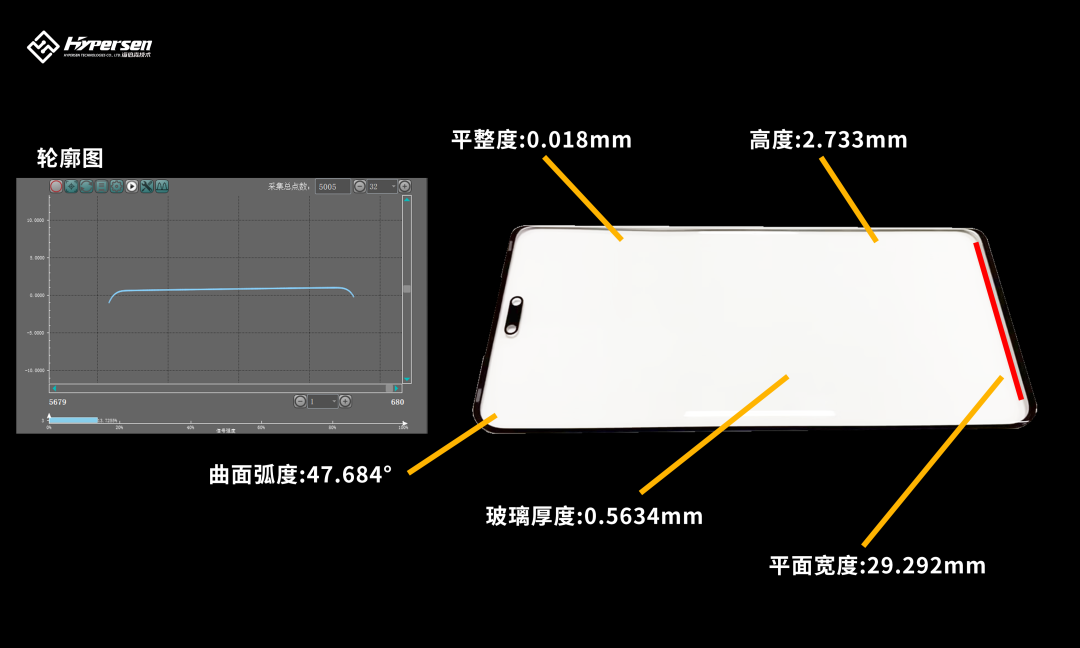

使用海伯森點光譜共焦位移傳感器HPS-CFL094對樣品進行精密測量，可以獲取以下信息：

Hypersen

Part Two 產品介紹

01 產品優勢

海伯森HPS-CF系列是一款基于光譜共焦法原理的高端光學精密檢測傳感器，采用非接觸式測量法獲取物體表面距離值數據，實現對被測物的表面輪廓和缺陷檢測分析。有效解決了業內對透明體、高反光鏡面、渾濁膠水、黑色橡膠等材料高精度外觀檢測難題。

02 行業應用

適用于3C電子、半導體、汽車電子、醫療和科研等領域的在線檢測應用。

除點光譜HPS-CF系列產品外，也可通過采用海伯森3D線光譜共焦傳感器HPS-LC系列產品對上述樣品進行檢測，通過將點測變成線測，提高檢測效率。
